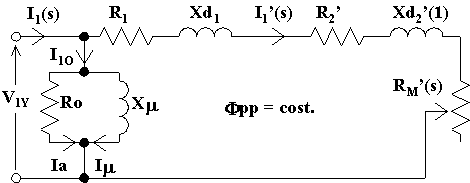

Considerando la macchina funzionante a flusso per polo costante, si può ritenere che al variare dello scorrimento sia E₁ = V_1Y costante e, nel circuito equivalente ridotto alla statore porre il ramo trasversale a monte di tutto:

Per la legge di Ohm si ha:

Dividendo entrambi i membri dell'equazione per si otterrà:

nella quale il primo membro è un vettore costante al variare dello scorrimento ed in quadratura in ritardo rispetto . Il secondo membro è invece composto di due termini che rappresentano due vettori dipendenti dallo scorrimento, tali da essere sempre in quadratura tra di loro (col secondo in anticipo sul primo) e tali da dare somma costante pari al vettore espresso dal primo membro. Da quanto detto risulta evidente che i tre vettori rappresentano i tre lati di un triangolo rettangolo inscritto in una circonferenza di diametro pari al primo membro dell'equazione che è pure l'ipotenusa del triangolo, mentre al variare dello scorrimento il vertice cui fanno capo i due cateti (rappresentati dai due termini a secondo membro dell'equazione) si muove sulla circonferenza, così che al variare dello scorrimento il luogo dei punti descritto dal vettore sarà una circonferenza.

Siccome , anche l'estremo del vettore rappresentante la corrente assorbita dal motore descriverà, al variare dello scorrimento, una circonferenza.

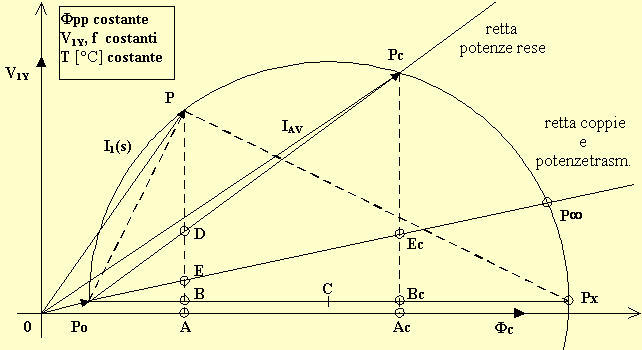

Nella figura sopra è mostrato il diagramma circolare del motore asincrono. L'orientamento è determinato dalla posizione assegnata al flusso concatenato con una delle tre fasi statoriche (variabile sinusoidalmente essendo il campo rotante distribuito sinusoidalmente nel traferro e ruotante a velocità costante) e della relativa tensione stellata (ovviamente in anticipo di 90° come nei trasformatori) applicata alla stessa fase. Prefissata la scala delle correnti 1[mm] = a [A] e scelto un generico punto di funzionamento P al quale sarà associato lo scorrimento s , si ha la seguente corrispondenza tra segmenti orientati e correnti:

Sul diagramma circolare assumono particolare rilievo i seguenti punti:

a) Po , punto di funzionamento a vuoto per il quale s = 0 , I₁'(s) = 0 , I₁(s) = I₁₀ ;

b) Pc , punto di funzionamento in cortocircuito per il quale s = 1 , I₁(s) = I_AV ;

c) P¥ , punto di funzionamento a scorrimento infinito per il quale R₂'/s = 0 ;

d) Px , punto di funzionamento a corrente di reazione reattiva per il quale lo scorrimento è negativo e pari a s = - R₂'/R₁ in quanto deve essere R₁ + R₂'/s = 0.
