Avvolgimenti compensatori.

Vengono utilizzati per ridurre gli effetti negativi della reazione d'indotto. Consistono in conduttori inseriti in opportuni canali (paralleli alla generatrice del cilindro dell'indotto) ricavati nelle scarpe polari induttrici. Tali conduttori devono essere percorsi da una corrente continua con verso opposto ed intensità proporzionale a quella ( Ia ) che si ha nella via interna sottostante il polo. Tali avvolgimenti sono posti in serie alle spazzole e quindi sono percorsi dalla corrente ( I ) erogata al carico. Il campo magnetico da loro generato si oppone al campo d'indotto riducendone gli effetti negativi.

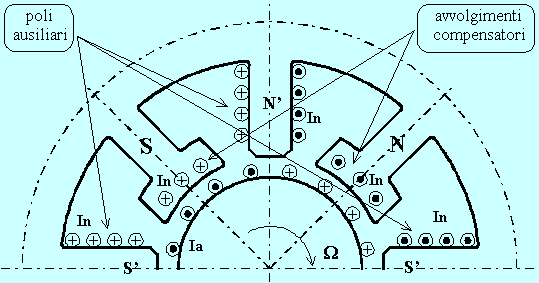

La figura sottostante mostra, per una dinamo a quattro poli, la disposizione degli avvolgimenti compensatori e dei poli ausiliari (dei quali parleremo tra breve):

E' possibile dimensionare il numero di conduttori compensatori Nc da porre in ciascun polo. Indicando con In [A] la corrente nominale erogata dalla macchina, Ia [A] la corrente in ciascuna via interna, Pn [W] la potenza nominale (potenza elettrica erogata), Vn [V] la tensione nominale d'uscita, Cc% la porzione dell'intera circonferenza d'indotto coperta dalle espansioni polari espressa in percento, N il numero totale di conduttori d'indotto, Np il numero di conduttori d'indotto sotto un singolo polo, 2·a il numero di vie interne, si ha:

Infine, imponendo l'eguaglianza tra la f.m.m. d'indotto e la f.m.m. compensatrice si ha:

Poli ausiliari.

L'impiego degli avvolgimenti compensatori, riducendo la distorsione del flusso che si ha a carico, favorisce pure una migliore commutazione. Un deciso miglioramento della commutazione si ha attraverso l'impiego dei poli ausiliari. Tali poli vengono posti nei vani interpolari, quindi sull'asse interpolare ove avviene la commutazione, e sono tali da indurre nelle spire in commutazione una f.e.m. che si oppone a quelle che ostacolano la commutazione stessa. Per ottenere ciò occorre che abbiano la polarità del polo verso il quale vanno i conduttori in commutazione e che la corrente negli avvolgimenti che li eccitano sia quella ( I ) erogata dalla dinamo (quindi tali avvolgimenti, come quelli compensatori, devono essere in serie alle spazzole).
